Garážová vrata

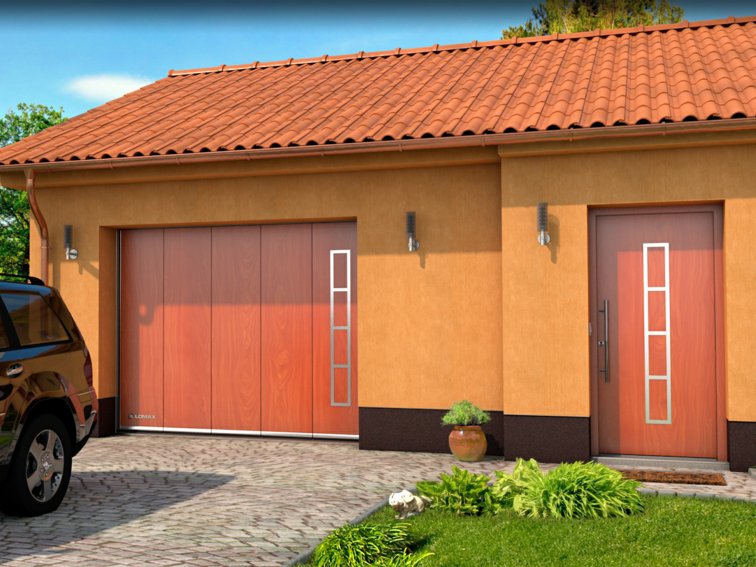

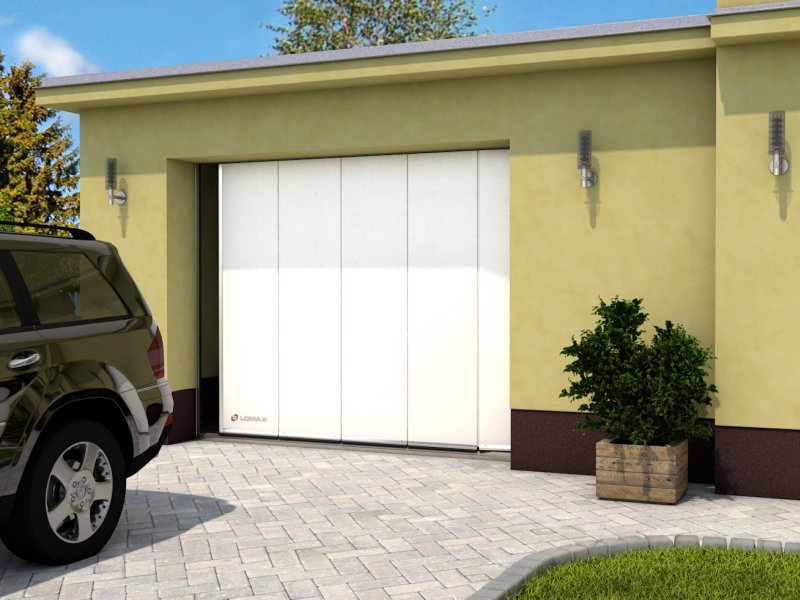

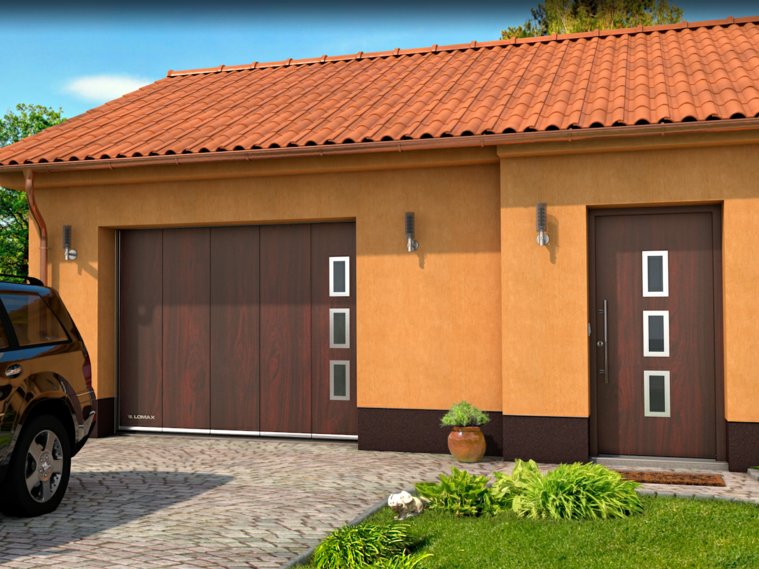

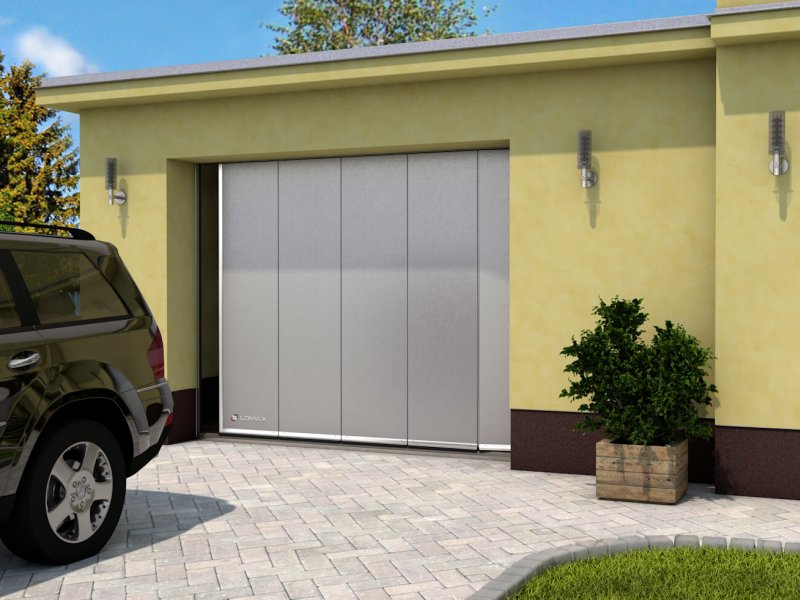

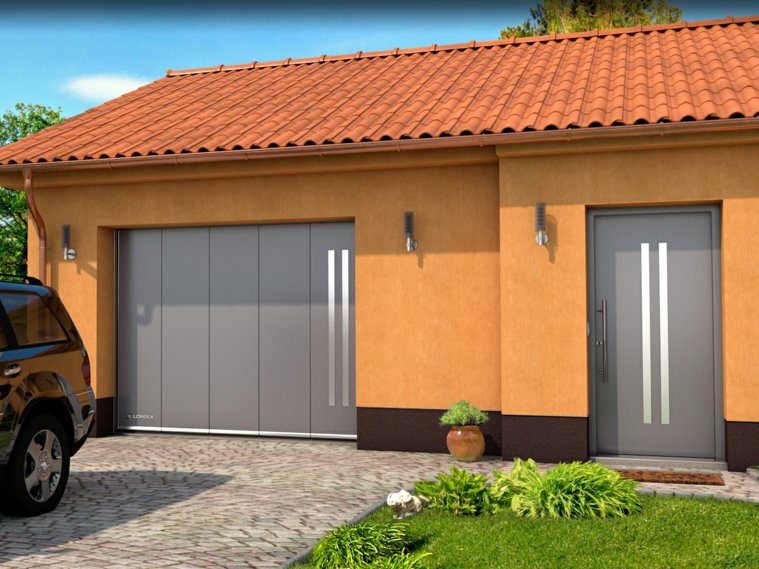

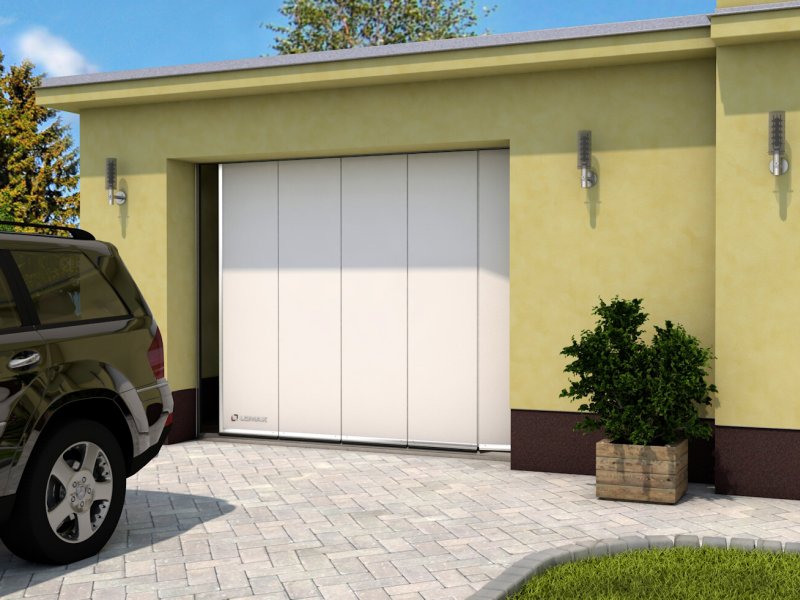

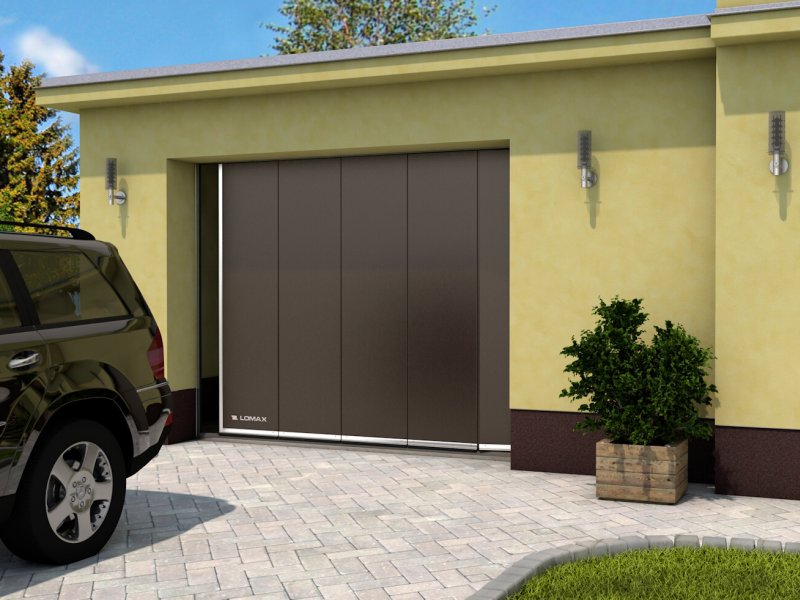

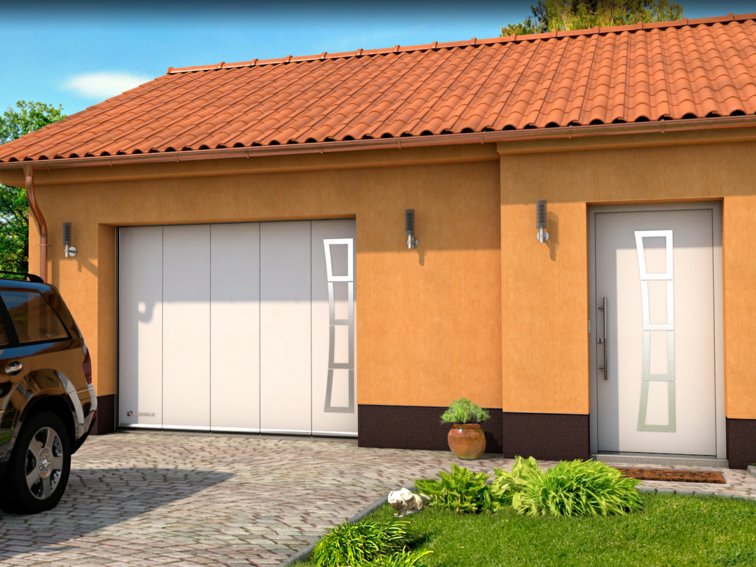

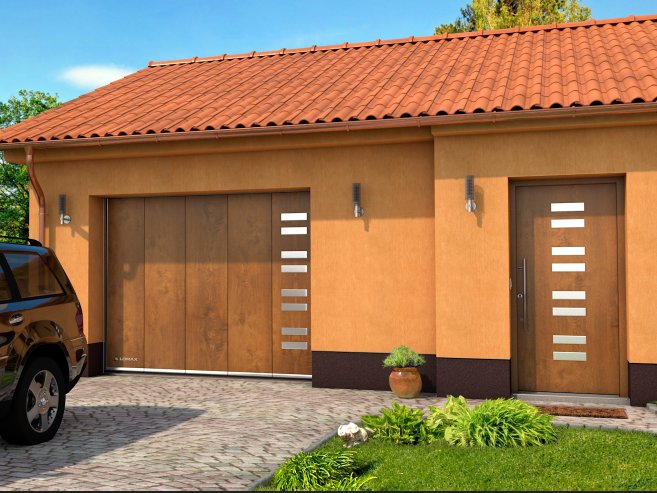

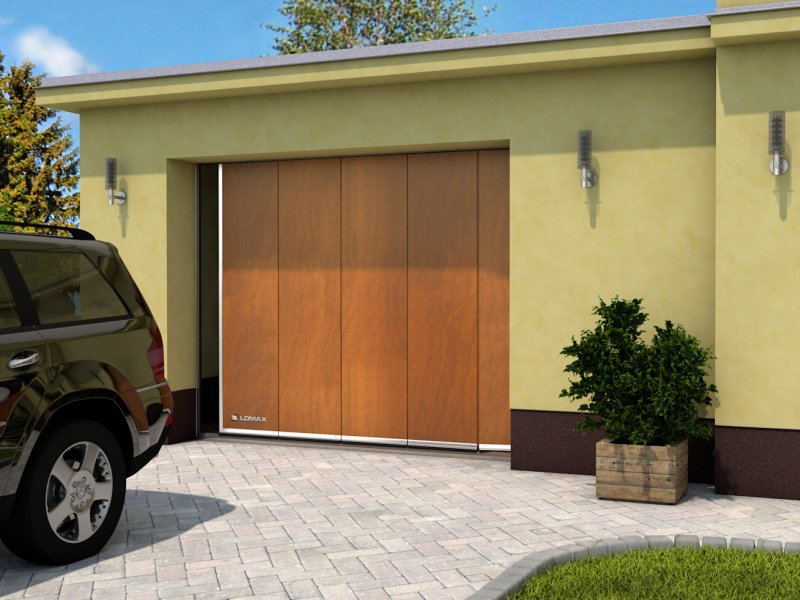

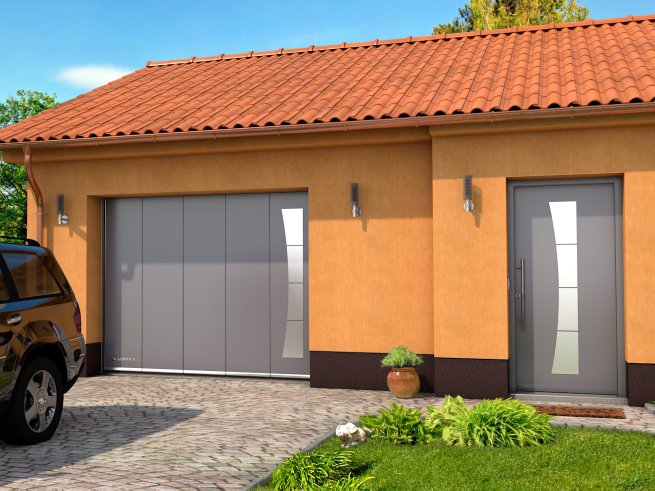

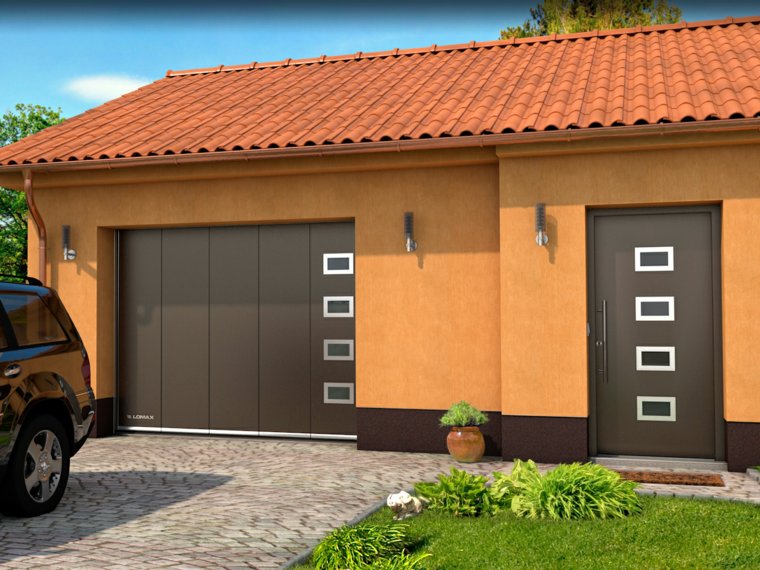

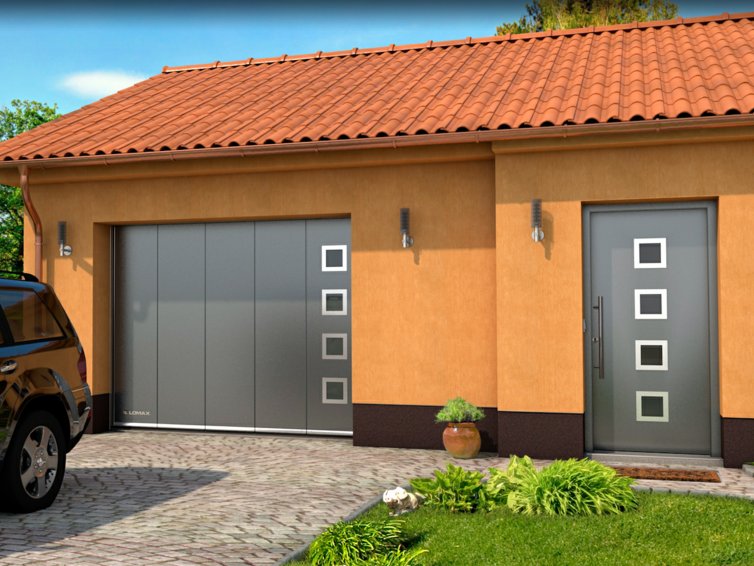

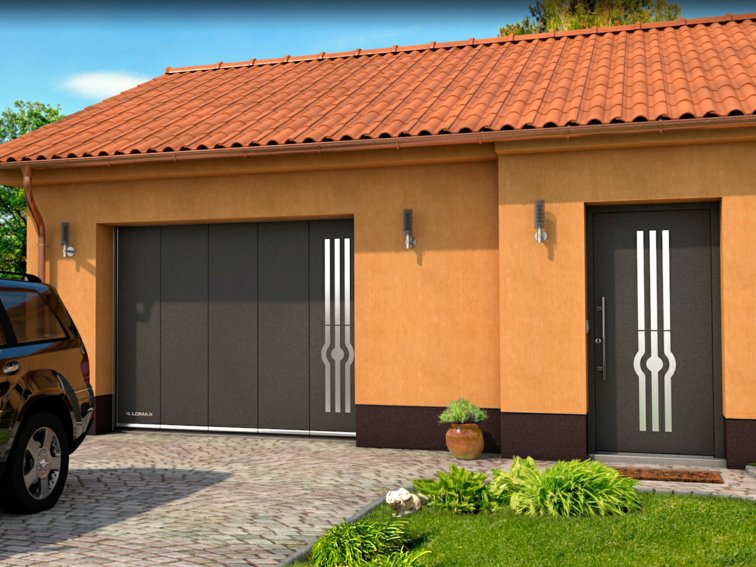

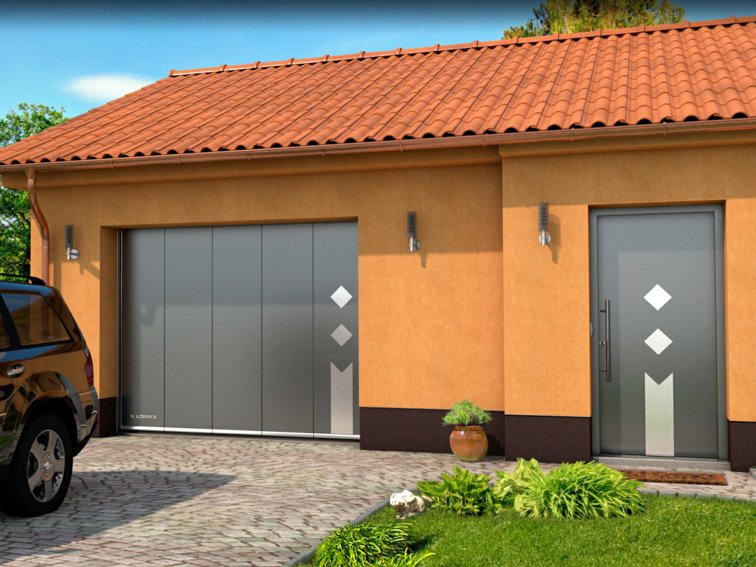

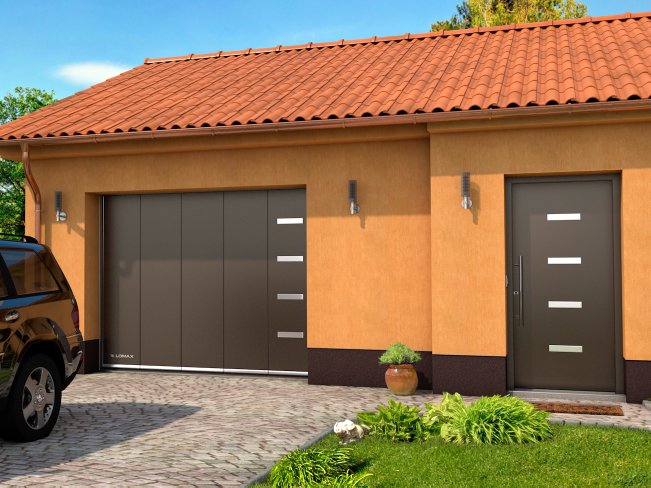

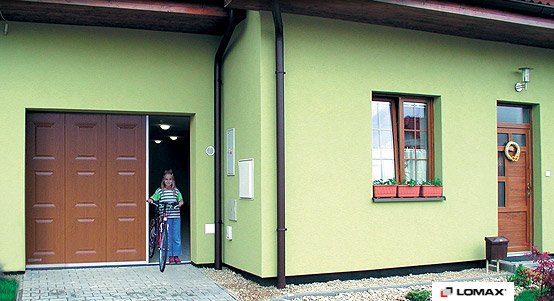

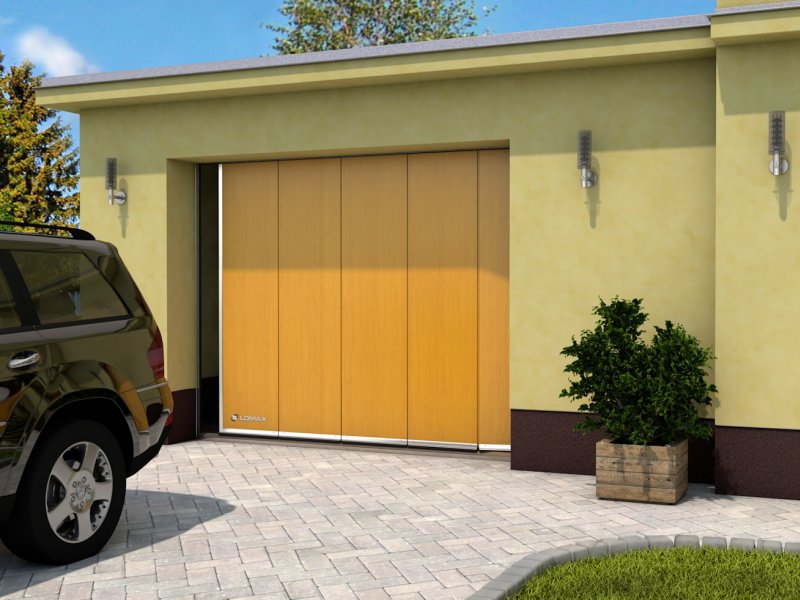

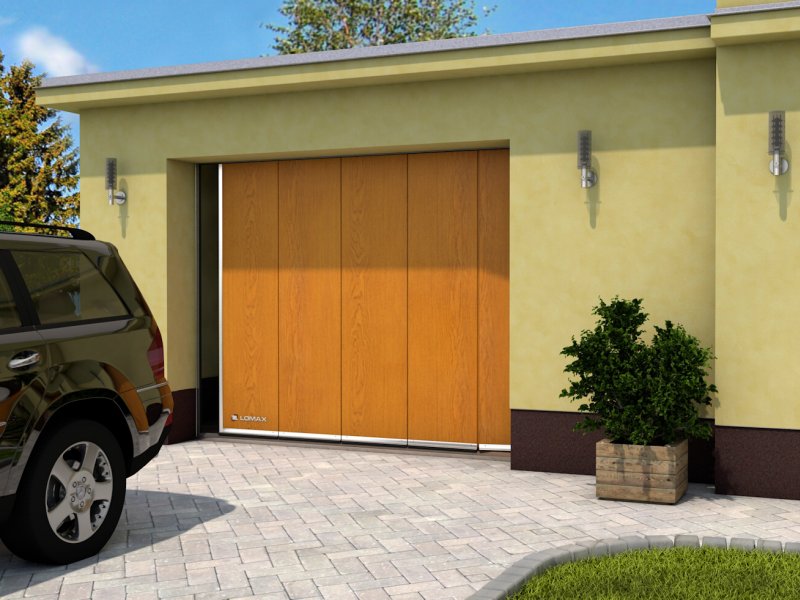

Posuvná garážová vrata se skládají z několika panelů (sekcí), jež jsou umístěny svisle vedle sebe v celé ploše otvoru. Stálá pozice panelů vrat je zajištěna zámky umožňujícími rovněž zatočení vratové desky dle boční stěny. Panely jsou vzájemně spojeny speciálními panty. Trajektorie pohybu posuvných vrat je určena vodícími kolejnicemi ve tvaru „C“ (tzv. kováním).

Panely posuvných vrat

Sendvič s prolisy kazet, podélnými drážkami, středovým prolisem nebo bez prolisů. Plášť tvoří galvanizovaný plech o síle 0,53 mm standardně se vzorem STUCCO. Vrchní polyesterový nástřik je ve standardním provedení v bílé nebo hnědé barvě. Výška sekce 500 a 610 mm, tloušťka 40 mm, s vnitřní polyuretanovou izolací a přerušenými tepelnými mosty. Spodní a horní sekce je ukončena hliníkovým eloxovaným profilem s gumovým těsněním. Sekce mají bezpečnostní zámky proti sevření prstů.

Technické informace

max.šířka vrat 5400mm – jednostranné provedení
max.šířka vrat 10800mm – centrální provedení
max. výška vrat 3300mm
tepelné vlastnosti: součinitel prostupu tepla U = 0,915 W/m2K
hmotnost: orientační hmotnost vrat cca 14kg/m2

Popis panelu

přerušení tepelného mostu
síla stěny profilů 2mm
zámky proti sevření prstů
spoje profilů technologie „TOX“ pro spoje plechů bez nutnosti narušení zinkové vrstvy
spodní a horní strana panelů je zakončena hliníkovým „U“ profilem bez přerušeného tepelnéo mostu
první a poslední panely jsou zakončeny hliníkovým profilem s integrovaným těsněním
